Un kit piège pour BB Shower

Voici un système qui permet de transformer facilement une grenade de type BB Shower de 165 billes en piège à fil ! A la différence des précédents pièges présentés dans la catégorie Difficile, la fabrication est nettement plus simple et ne demande pas de matériel particulier, une perceuse une scie et quelques outils suffiront. Volontairement simplifiées à l'extrème et faciles à trouver, les pièces sont choisies pour mettre l'ensemble à la portée de tout bricoleur persévérant. Toutefois, lisez 2 fois toute la méthode avant de commencer la réalisation...

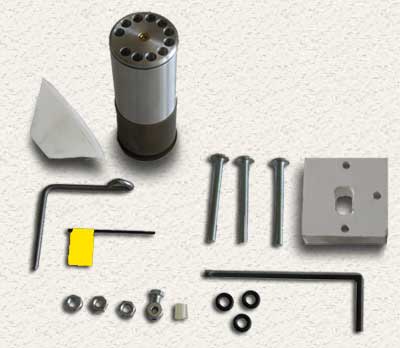

Les composants

• 1 carrés de matériau résistant et imputrescible, de 20 mm d'épaisseur sur 60x60 mm, ici un morceau de panneau composite en résine anti choc.
• 1 tige rigide de 15cm de long et 3-4 mm de diamètre (arbre d'hélice pour maquette, Casto...). Elle servira de détente au montage.
• 1 serre câble pour la tige ci-dessus. Il servira de gâchette à l'ensemble.
• 1 autre tige rigide de 3-4 mm de diamètre, mais de 20 cm de long.
• 1 tige fine entourée d'un ruban voyant à son extrémité. Elle servira de sécurité lors de l'installation. En passant au dessus du serre câble, elle empêchera celui-ci d'enfoncer le percuteur de la cartouche lors de la rotation de la détente.
• 1 bout de durite du diamètre de la vis du serre câble.
• 3 ensembles vis-écrou en inox de 6x60 mm à têtes rondes et lisses.
• 3 joints toriques épais de 2mm
• et un petit entonnoir solide en plastique souple…


La grenade BB Shower

Elle se présente comme un cylindre en métal de 40mm de diamètre et de 85 mm de long, les trous qui perforent son sommet contiennent 165, 78 ou 24 billes suivant le modèle, un poussoir situé au centre du culot permet de libérer le gaz au moment du tir. La grenade sera utilisée tel quel et ne sera pas modifiée pour fonctionner en tant que piège, on pourra donc toujours l'utiliser dans sa réplique d'origine, M203 et autre.

Préparation de la plaque

• Découpez en rectangle le centre de la plaque à l'aide d'une mèche fraise, comme sur la photo.
• Placez la grenade de façon à ce que le haut du trou soit centré sur le percuteur, puis marquez son pourtour. Percez ensuite 3 trous de 6mm sur 3 des faces du pourtour, et un trou de 15mm de profondeur à un angle, comme sur la photo.

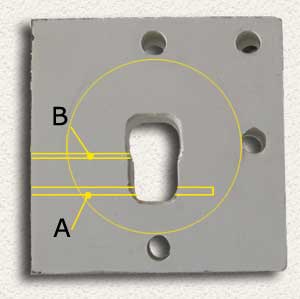

• Percez ensuite le coté de la plaque comme présenté sur le schéma. Le trou A est du diamètre de la tige de 15 cm, le trou B fait le diamètre de la tige fine.

Les tiges d'acier

• Pliez à 90° la tige de 15cm à 6 cm d'une extrémité. L'autre bord sera ensuite enroulé pour former un anneau, comme représenté sur la 1ere photo.
• Pliez à 90° la tige de 20cm à 14 cm d'une extrémité.

Le déflecteur

• Coupez le tuyau d'évacuation de l'entonnoir, ainsi que la partie haute de façon à réduire le diamètre max à 6-7 cm.
• Collez la partie courte de la tige de 20cm dans 2 trous traversant l'entonnoir à mi-hauteur, voir ci contre.
• Si vous avez de la mousse expansive, remplissez en l'entonnoir pour rigidifier le tout.
• But de la manœuvre : Transformer le tir axial de la grenade en tir périmétrique ! En rebondissant sur le cône de l'entonnoir les billes partent à l'horizontal suivant un angle de +20° par rapport au sol, le plastique souple de l'entonnoir empêchant l'explosion des billes à son contact.

Installer les éléments

• Insérez la tige 15cm dans le trou A, de façon à ce quelle traverse le serre câble, préalablement glissé dans le trou central de la plaque, et passe de l'autre coté du trou. Ensuite serrez la vis de façon à ce que le serre câble soit à plat quand la tige est verticale. Enfin placez la durite sur la vis du serre câble, elle évitera que celui-ci n'abîme le percuteur de la grenade.
• Placez les 3 joints sur les vis, puis glissez celles-ci dans les trous prévus à cet effet. Serrez les écrous de façon à ce que le culot de la grenade puisse glisser entre la plaque et les têtes de vis en forçant légèrement. Au passage, appointez l'extrémité des 3 vis.
• Collez le support de l'entonnoir dans le trou à l'angle de la plaque, de façon à ce que son axe soit parfaitement aligné sur le centre de la grenade, une fois celle-ci maintenue en place par les 3 têtes de vis.

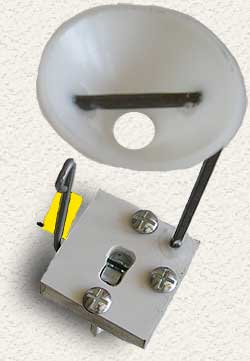

• Pour mieux comprendre le résultat à obtenir, regardez tout simplement la photo ci-contre :)

Utilisation

• Installez la grenade et la sécurité, puis plantez l'ensemble dans le sol à l'aide des 3 vis pointues (Le coté sans canon de la grenade doit être tourné vers la tige de soutient de l'entonnoir)
• Placez le câble déclencheur sur l'anneau de détente (un gros fil de pèche est parfait), puis retirez la sécurité quand toutes les manipulations sont terminées.
• Toute la manœuvre d'installation doit être faite masque en place...

Conclusions

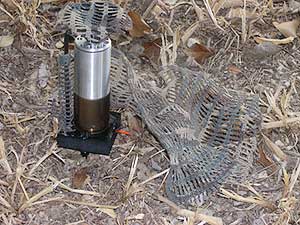

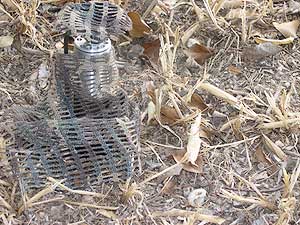

Avec de l’ultra Air le système porte à environs 10 mètres soit une couverture de presque 400 m2. La dispersion est d'au moins une bille tous les 60 cm à distance max ! Le rebond sur le cône absorbe une partie de l'impulsion, le piège est donc moins violent que la cartouche seule à courte distance. Sur le modèle décrit ici, la sensibilité est de 300 gr pour une course de détente de 10 mm. Le bruit du tir étant amplifié par le choc des billes sur l'entonnoir, ça claque comme un coup de fusil tout en restant parfaitement inoffensif. Une fois peint en noir et camouflé avec du filet camo fixé au support et à l'entonnoir, le piège devient invisible à plus de 3 mètres.

On peut interpréter ce montage de nombreuse façons : En installant la cartouche dans un tube monté sur charnière, en plaçant une détente à bascule à la place de la rotative, on peut aussi rajouter un verrou à bille pour empêcher la cartouche de sortir etc... Il est facile d'ajouter des anneaux latéraux aux pieds pour pouvoir fixer la platine avec des sangles à crochet, des ventouses ou des aimants, ou de rajouter des piquets de tente en cas de sol meuble. A vous de décider.
