Détente courte pour réplique nbb Co2 à double actions

Le fonctionnement d'une platine double actions est simple : La course de la détente pousse la bille dans le canon à l'aide d'un piston et arme un chien, en bout de course celui-ci s'échappe et percute la vanne à impulsion du chargeur. Sous l'effet du choc, la vanne s'entrouvre un bref instant, laissant passer une bouffée de gaz qui propulse la bille. Puis la vanne se referme sous la pression du gaz et le tireur doit relâcher entièrement la détente pour entamer un autre cycle.

Avantages et inconvénients du système double actions

• Le système est très silencieux car le tir est effectué culasse fermée, tout en bénéficiant de la répétition manuelle.
• Pas de dégazage intempestif ni de mouvement de recul dû à la culasse mobile, donc discret et précis par principe.
• Economique car le gaz est uniquement employé à la propulsion de la bille.

Malheureusement ce mécanisme comporte quelques défauts gênants,

• Le principe même du système implique une course de détente très longue pour animer manuellement l'ensemble du mécanisme. Imaginez un fusil à pompe dont la pompe serait aussi actionnée par la détente !
• La détente est d'autant plus dure qu'elle doit armer en direct un percuteur dont le ressort est conçu pour dépasser la résistance du gaz de propulsion.
• La répétition étant manuelle les rafales sont impossibles. Le procédé autorise une vitesse de répétition limitée à 2 bille/sec.

Si ces limitations ne sont pas trop contraignantes pour tirer quelques billes à la volée, un tir de précision est beaucoup plus délicat tant la force à appliquer à la détente est important. On pourrait imaginer alors de réarmer électriquement l'ensemble à l'aide d'un petit moteur et d'une vis sans fin, mais le montage est complexe et demande pas mal de réflexion pour arriver à caser un pareil mécanisme et sa batterie dans l'espace réduit d'une réplique non prévue pour ça ! Voici donc une autre méthode, beaucoup plus simple à fabriquer mais un peu délicat à régler quand même :)

Le montage

Le but de la manœuvre est de pré charger la détente jusqu'à 95% de sa course. Arrivée à ce point, la détente reste bloquée indéfiniment et peut être relâchée. Lors du tir il suffira d'appuyer légèrement sur la détente pour dépasser les 5% manquant ! Arrivé en bout de course, le blocage se débraye automatiquement et le tir multiple est de nouveau possible. Avantage : Pour un unique tir de précision, plus besoin d'appuyer comme un fou et de crisper le doigt sur la détente, donc gain en précision... et en fatigue :) Voyons le système de plus prés.

Sur une lame en acier courbée, une languette de même matière est soudée perpendiculairement à la face opposée à la courbure. Au bout, un petit rebord d'un millimètre sert de surface d'appui. Un écrou traversant fixe la lame au pontet.

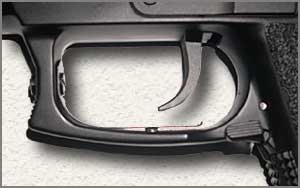

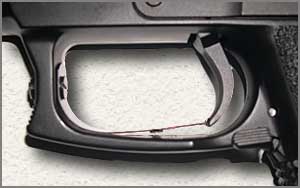

En position de repos, l'ensemble passe sous la queue de détente sans la toucher. Lorsque l'on veut effectuer un tir de précision, il suffit de pousser la lame vers le haut à l'aide de la languette, tout en appuyant sur la queue de détente. A 2mm du déclenchement du tir, la lame passe devant la queue de détente et bloque son retour en avant. La détente reste ainsi indéfiniment armée à 95%, jusqu’au tir suivant. Un appui léger suffit pour déclencher le tir. Après celui-ci, la lame flexible reprend sa position basse et le tir multiple sans blocage est de nouveau possible. Un petit joint torique en caoutchouc situé sous la lame évite le bruit du retour au repos. Simple, non :))

Ce mécanisme peut être aussi repensé pour être inclus DANS la réplique au niveau du percuteur, mais là il faudra changer de catégorie de difficulté ! Présenté ici sur un Socom Marui©, ce montage est surtout utile sur les répliques à détente très dure, notamment les Nbb à Co2.
