Fabriquer une sangle trois points - 3 versions

Cette bretelle simple et pratique permet de porter une réplique au repos tout en la gardant immédiatement disponible au tir. Elle ne demande que quelques éléments faciles à trouver : 2 m de sangle synthétique noire de 25 ou 30 mm de large, 2 anneaux plats à mousqueton rotatif, 2 échelles de réglages pour sangle et 1 anneau rond. Choisissez la tailles et la forme des mousquetons en fonction du système d'accrochage de votre réplique (grenadières plates ou anneaux ronds). Vous trouverez ces éléments dans n'importe quelle mercerie mais aussi dans les magasins d'accessoires pour animaux ou d'articles de sport.

Première version

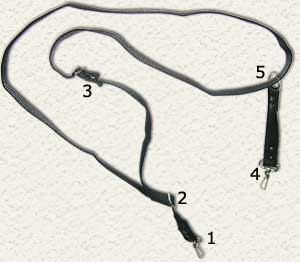

La photo est assez explicite : Un morceau de 50cm de sangle est fixé à un mousqueton (1), traverse la première échelle (2) puis se fixe sur le barreau central de la deuxième échelle (3). La grande longueur de sangle est fixée au barreau central de l'échelle (2), traverse l'échelle (3) et se termine par un repli. La partie avant coulissante est constituée d'une sangle de 30 cm fixée à la sangle principale par l'anneau rond (5) et se termine par un mousqueton (4). Au final les deux mousquetons sont fixés sur les passants de la réplique. Fixez la sangle aux différents éléments par couture ou par rivetage, comme sur la photo.

L'échelle (3) permet de régler la taille de la sangle et l'échelle (2) sert à régler la hauteur de crosse. Pour la porter passez à l'intérieur de la grande boucle, la partie coulissante de l'anneau rond devant.

Regardez la photo de gauche, la longueur de la sangle avant coulissante doit être plus grande que la distance entre le mousqueton de crosse (1) et l'échelle (2). Ainsi, au repos le canon pointera naturellement vers le bas en position de sécurité, et l'avant de la réplique disposera d'une plus grande marge de manœuvre en action.Elle est portée ici en position 'Patrouille'

Vous pourrez voir d'autres dispositions sur http://www.spectergear.com/

Deuxième version

Ce montage plus sophistiqué est intéressant pour les répliques bénéficiant de grenadières plates, genre Aug ou M16. Le montage ne diffère que par le mode de fixation de la sangle et les éléments sont similaires : Une sangle synthétique noire de 25-30mm de large et 2m de long coupée en deux morceaux d'1,70m et 30cm, un anneau rond en acier et 5 boucles à levier.

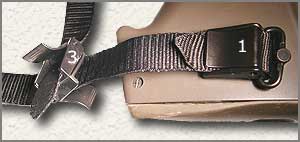

Le début de la sangle traverse d'abord le passant de la boucle et passe dessous, traverse la grenadière de crosse puis revient sous le levier de la boucle (1). La fin de sangle croise le début 10cm plus loin. La fixation croisée est assurée par 2 boucles à levier vissées et collées perpendiculairement dos à dos (3). Après ponçage, noyez la tête des rivets liants les deux boucles sous une couche d'Araldite pour éviter que la sangle ne s'abîme dessus (Les leviers sont ouverts sur la photo).

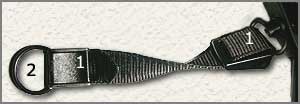

La partie avant de 30 cm est fixée à la sangle principale par l'anneau rond (2) et par 2 boucles à levier (1). La sangle est fixée directement sur le passant avant comme pour la grenadière arrière. Une dernière chose : Respectez le sens des boucles de la photo, elles ne bloquent correctement la sangle que dans une direction, l'axe de rotation du levier doit toujours être du coté de la traction, donc de l'anneau de grenadière dans ces cas là.

Les avantages sur le modèle 1
• La sangle est directement enroulée sur la grenadière, donc plus de bruit dû aux mousquetons.
• L'ensemble est entièrement démontable, la sangle est facile à changer grâce à l'absence de rivets.
• On peut ouvrir la sangle d'un seul geste en cas de problème, genre chute dans un roncier ou coincé dans un arbre...
• Les possibilités de réglages sont plus complètes et plus rapides.

Troisième version

Cette version est quasiment identique à la version 2, seul la méthode de croisement et de fixation de la sangle est différente.

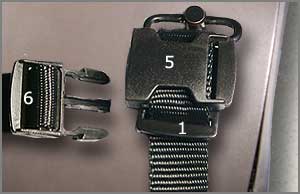

Le bloc des deux boucles à levier soudées l'une à l'autre est remplacé par une attache rapide de sac à dos pour sangle de 25mm. Les 2 fentes latérales de l'élément femelle (5) sont élargies au Dremel pour permettre le passage de la sangle perpendiculairement au verrou mâle (6). Ces deux fentes doivent être découpées au raz d'un des planchers internes de la pièce (le plancher bas sur cette photo), les deux rails centraux du même plancher seront supprimés. Ensuite l'élément (5) est placé au dos de la boucle à levier de crosse (1), la bandoulière traverse le passant de la pièce (1) puis la (5), traverse la grenadière de crosse et revient sous le levier de la (1). Ainsi l'ensemble est maintenu plaqué l'un sur l'autre par la tension de la courroie.

Meulez légèrement les 3 dents de l'élément (6) du même coté que le plancher aplani de l'élément (5) et terminez les en biseau, puis glissez la pièce (6) dans la (5). Les 3 dents vont passer au dessus de la sangle qui traverse l'élément (5) puis se verrouiller dedans. Il ne restera plus qu'à fixer l'autre bout de sangle sur l'élément (6).

Avantages supplémentaires sur le modèle 2
• Les 2 bouts de sangles se croisent de manière très rapprochées, la sangle de crosse n'est plus vrillée par la parallaxe due à l'épaisseur du croisement (3).
• La bandoulière peut être larguée instantanément, même sous tension.
• Les deux cotés de la sangle se rejoignent sur la grenadière de crosse. La traction latérale se faisant sur cette pièce et non sur la sangle de crosse, le port est plus confortable en course.

  &
